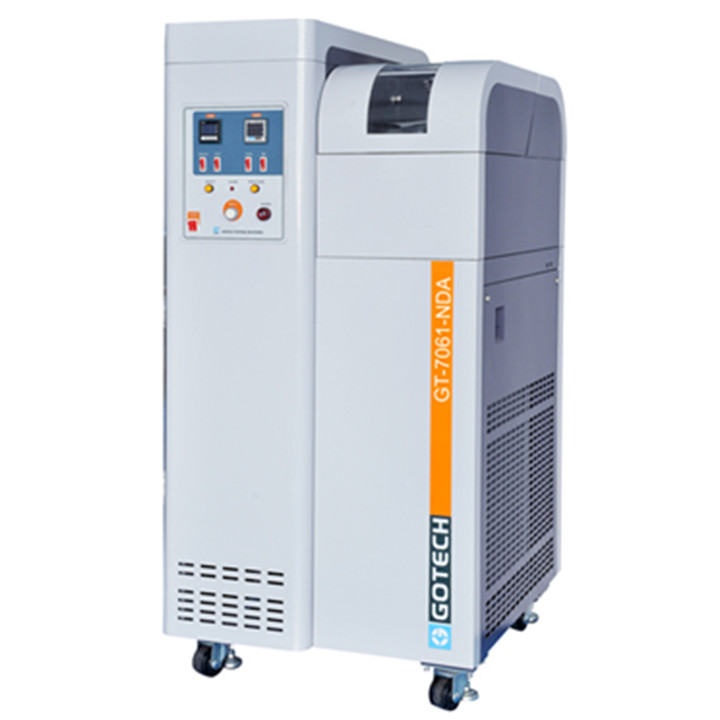

機臺說明
本機用于檢查電線之塑料外殼以及硫化橡膠在低溫測試時的脆化特性。將固定于 試驗裝置上的試樣浸泡低溫介質中5分鐘,然后用沖撃頭以2±0.2m/s的干速度沖擊試様,然后檢查試様在低溫度是否出現裂紋、裂縫、小孔、以及是否完分離成碎片。
采用二段式壓縮機快速降溫制冷,低溫度可達-70°C (如需低于-70°C溫度,可于備用熱交換器接口中接入液態氮,低溫度可達-120°C)。溫度可控性高,低溫槽中液體傳熱介質可啟用攪拌馬達,使溫度均勻性更佳。毎次可測試4組試樣, 自動旋轉定位夾具對每組試樣進行沖擊測試,檢査出現脆性破壞的低溫度。
產品規范
ASTM-D746 :2004-A 型、ASTM-D746 :2004-B型、BS 903 A25:1992、
GB/T15256-94、GB/T5470-2008(B型)、ISO 812-91、ISO 974:2000、
JIS C3005-2000、JIS K 6723-1995、JIS K7216-1980 A型、
JIS K7216-1980(B型)、ASTM D2137-05
技術參數
◆溫度范圍:常溫 ~ -70.0℃ (-70℃ ~-120℃ 可選用液氮制冷)
◆溫度分解度:0.1℃
◆輸入信號:Pt100
◆升溫方式:溫控器+SSR+電熱管
◆冷卻方式:壓縮機或液態氮制冷
◆沖擊錘線速度:2 .0 ± 0.2 m/s
◆試件尺寸:Ⅰ型: (長)25~40mm (寬)6±1mm (厚)2.0±0.2mm
Ⅱ型: (長)31.35±0.1mm (寬)2.5±0.1mm [ (頭寬)6.35 ±0.1mm , (長)6.35±0.1mm ] (厚) 2.0 0.2mm
◆試件槽尺寸(W×D×H):18×57×15 cm
◆機臺體積(W×D×H):75×90×145 cm
◆重量(約):330kg
◆電源:3∮ ,AC380V/415V ,50/60Hz,10A (依國別或指定)
