夾具用途

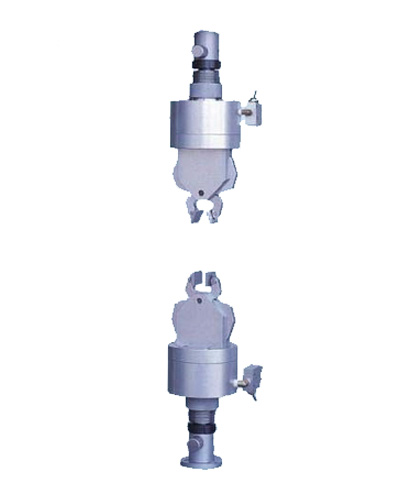

此夾具為氣動式萬能鉗夾具,用于、橡膠、塑料、皮革等拉伸測試,方法是將試樣安裝于夾具上, 利用拉力試驗機使夾具向兩邊分離拉伸試樣,以此確定試樣的伸長量、負荷量等.
夾具原理
氣動夾具主要工作原理有氣路與電路兩部分:
氣路是氣源經氣水分離器、減壓閥、壓力調節器、安全閥,通過二位三通電磁閥而進入氣缸,通過變換電磁閥的開口方向來控制夾具的夾緊和松開;電路是控制二位元三通電磁閥的,通電,二位三通電磁閥上氣流通過,斷電二位三通電磁閥不讓氣流通過。
依據標準
此夾具設計依GB/T 1457-2005標準要求制作.
改良對比
產品型號重復:修改原FA-1A【氣動式萬能鉗夾具】型號為:FA-1AIR ;

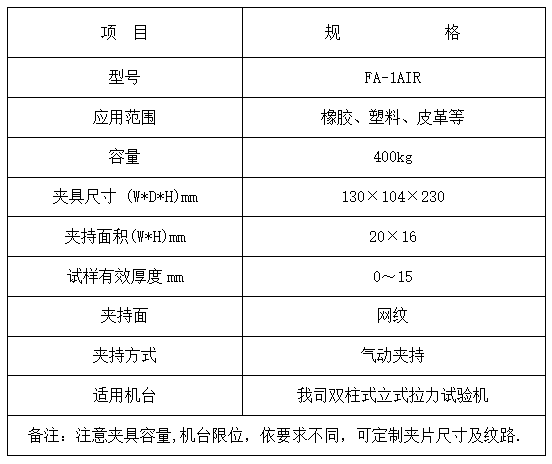

儀器規格 儀器規格
