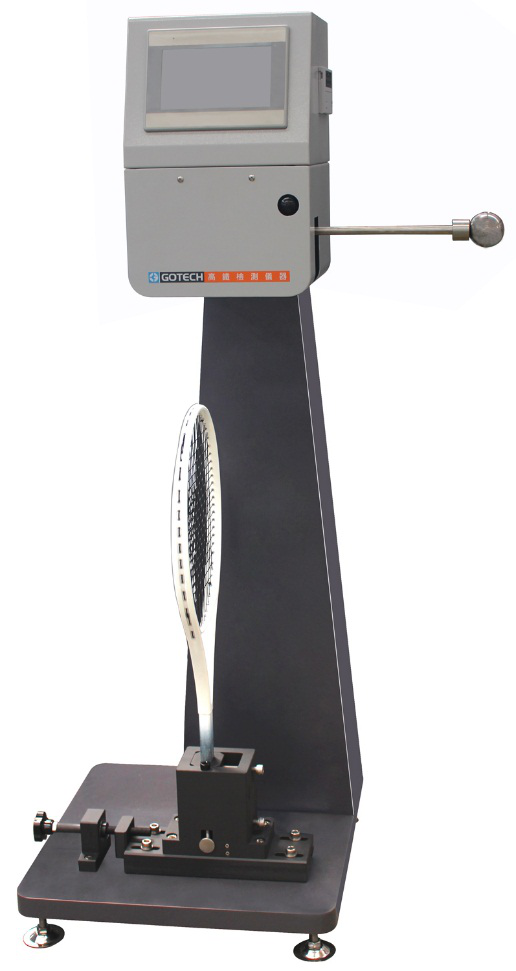

機臺說明
此儀器用于網球拍反彈角度的測定。
機臺原理
本機主要通過電磁鐵釋放功能使圓球形擺錘從水平位置自然落下,球面沖擊于拍弦面中央,記錄圓形磁柵尺感測擺錘反彈時與垂直線的夾角角度,即球拍反彈角度。
依據標準
此儀器設計依據QB/T 2769-2006/6.6之標準要求制作。
儀器規格
◆控制方式:PLC+HIM
◆固定球拍柄:100 mm ~120 mm
◆沖頭直徑:Φ50 mm
◆擺臂:400 mm
◆鐵球水平稱重 640g
◆體積(W×D×H):50×50×140 cm
◆電源:1∮ AC220V 50HZ (依國別或指定)
